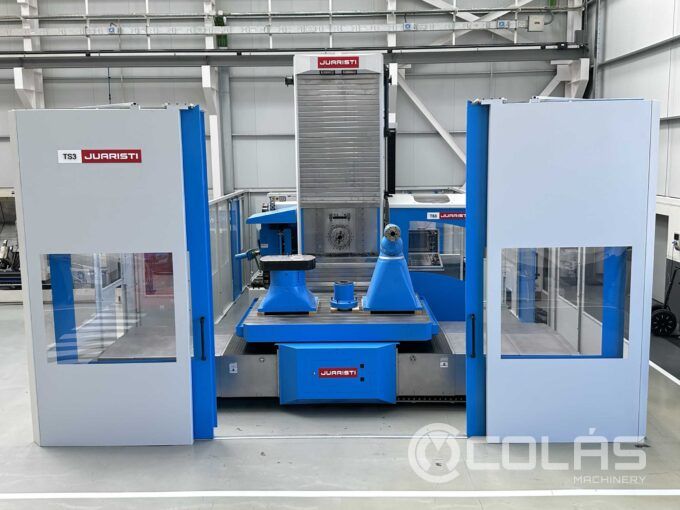

Juaristi TS.3 MG-12 5 ejes
Centro de fresado y mandrinado Juaristi TS.3 5 MG-12 Fabricado en 2009 con CNC Heidenhain TNC 530 Mesa giratoria Juaristi MG-12 2.000 x 2.500 mm. Cabezal fresado birrotativo Automático 2.5º
Características técnicas de esta mandrinadora de ocasión
| ESPECIFICACIONES TÉCNICAS | |
| Año | 2004 |
| CNC | Siemens 840 Digital |
| Curso Longitudinal de Mesa (Eje X) | 10.000 mm. |
| Curso Vertical (Eje Y) | 4.000 mm. |
| Curso Transversal del Carnero (Eje Z) | 1.500 mm. |
| Tipo de Herramienta | ISO 50 DIN 69871 |
| Revoluciones máximas del cabezal | 4.000 rpm. |
| Nº de Gamas de Velocidades del cabezal | 2 |
| Gama Baja | 1 – 1.092 r.p.m. |
| Gama Alta | 1.092 – 4.000 r.p.m. |
| Revoluciones a par constante | 5- 273 rpm |
| Revoluciones a potencia Constante | 273 – 4000 rpm |
| Potencia Máxima | 37 Kw. |
| Par máximo | 1.300 Nm, |
| Dimensiones del RAM | 460 X 520 mm |
| Velocidad de los Ejes | 20.000 mm/min. |
| Superficie Placa Stoller (2 Unidades) | 4000 x 2000 X 300 mm |
| Volante Portátil | SIMENES B-MPI. |
| Ejes Controlados | X,Y,Z,W,A,B,C |
| Sistema de Medida en Ejes con Presurización | HEIDENHAIN |
| Color | GRIS RAL 7035 AZUL RAL 5015 |
| Potencia total Instalada | 100 Kva. |
| Total Power On | 30.830 Horas |
| Estado de la Máquina | EXCELENTE |
| EQUIPAMIENTO EXTRA | |
| Evacuador de Viruta Longitudinal | INCLUIDO |
| Refrigeración a Través de la Herramienta 20 Bar | INCLUIDO |
| Refrigeración Externa – 5 BAR | INCLUIDO |
| Carenado Integral de máquina | INCLUIDO |
| Orientación de Mandrino | INCLUIDO |
| Cabezal Giro Automático Birrotativo 4000 rpm. | INCLUIDO |
| Fase A | 1º |
| Fase B | 1º |
| Cabezal Alargador Tipo Cabezal Mandrinadora L 620 mm | INCLUIDO |
| Cargador Automático de Herramientas | INCLUIDO |
| Nº Posiciones en Cargador Automático | 60 |
| Cambio Automático de Cabezales AITEK para 3 cabezales | INCLUIDO |
| Cabina de Mandos con Movimiento Vertical y movimiento Transversal | INCLUIDO |
| Mesa Roto-Translante JUARISTI MGX-20 | INCLUIDO |
| Divisor SPIRSIN REF. 81850 / D1000 – HV (8º Eje) | INCLUIDO |
| MESA ROTO – TRANSLANTE JUARISTI MGX-20 | |
| Curso Longitudinal de la mesa (W) | 1.500 mm. |
| Giro de mesa (B) | 0,001 º |
| Superficie de la Mesa | 2.500 x 2.000 mm. |
| Numero de ranuras en T | 13 Ranuras |
| Peso máxima admisible sobre mesa | 20.000 Kg. |
| Año de Construcción | 2004 |
| DIVISOR SPIRSIN REF. 8150 / D1000 HV 8º EJE | |
| Tamaño de Plato | Ø 1.000 mm. |
| Altura de Centro | 600 mm. |
| Posición de Trabajo | Horizontal / Vertical. |
| Sistema de Bloqueo | HIDRÁULICO |
| Giro de mesa | 0,001º |
| Peso del Divisor | 2.300 Kg. |
| Contrapunto para Trabajar en Vertical | INCLUIDO |
| Año de Construcción | 2004 |
Información detallada de esta mandrinadora de ocasión
Mandrinadora Juaristi MX7 de ocasión se ofrece a precio de liquidación sólo por tiempo limitado. Fabricada en 2004 y con CNC Siemens 8040 Digital, esta mandrinadora Juaristi de 10 metros incluye 2 mesas stoller, mesa giratoria Juaristi MGX-20 y divisor Spirsin.
La serie MX de mandrinadoras Juaristi se caracteriza por tener el cabezal central en fresadoras-mandrinadoras de columna móvil.
Con este tipo de mandrinadoras, Juaristi introdujo un concepto innovador «Box in Box» con columna simétrica y cabezal central completamente cerrado, que creó tendencia, hasta el punto que otros fabricantes han seguido la misma línea con posterioridad.
El guiado del cabezal en la columna se compone de 2 guías delanteras más 2 guías traseras, formando un conjunto muy rígido y compacto. Asimismo el RAM está guiado por 4 guías.
El conjunto del cabezal dispone de un sistema hidromecánico de compensación del centro de gravedad, en función de la salida del RAM, que garantiza la geometría perfecta sin necesidad de compensaciones electrónicas.
Como es habitual en todas las máquinas de JUARISTI todos los elementos estructurales son de fundición, sobre dimensionados y con fuertes nervaduras, habiendo sido diseñados y calculados por Método de Elementos Finitos.
Esta Mandrinadora Juaristi MX7 de ocasión está muy equipada, pudiendo destacar entre otros: evacuador de viruta longitudinal, refrigeración a través de la Herramienta de 20 Bar, refrigeración externa de 5 BAR, carenado integral de máquina , orientación de mandrino, cabezal de giro automático birrotativo de 4000 rpm. ( 0.1º/0.1º), cabezal alargador tipo mandrinadora L620 mm, cargador automático de herramientas con 60 posiciones, cambio automático de Cabezales AITEK para 3 cabezales, cabina de mandos con movimiento vertical transversal, mesa roto-translante JUARISTI MGX-20 y divisor SPIRSIN REF. 81850 / D1000 – HV (8º Eje)
La mandrinadora Juaristi MX7 incluye mesa rototraslante JUARISTI MGX-20 del 2004, con curso longitudinal (W) de 1500 mm y giro de mesa (B) de 0.001º. Admite hasta 20.000 Kg de peso.
El divisor SPIRSIN fabricado en 2004 tiene un plato de 1000 mm de diámetro y altura de centro 600 mm. El giro de mesa es 0,001º y dispone de sistema de bloqueo hidráulico y contrapunto para trabajar en vertical
¿Está interesado en esta mandrinadora Juaristi de segunda mano?
Si es así y quiere comprar una mandrinadora usada, no lo dude y contacte con nosotros. Llame al teléfono +34976500624, escriba a sales@maquinariacolas.com ó contacte a través del formulario que aparece al final de la página
Estaremos encantados de darle toda la información y presupuesto sin compromiso de esta Mandrinadora Juaristi MX7 de ocasión.
TODAS LAS MÁQUINAS ESTÁN DISPONIBLES SALVO VENTA PREVIA.
Las especificaciones técnicas no son vinculantes y pueden ser modificadas sin previo aviso
